布袋除尘器

布袋除尘器

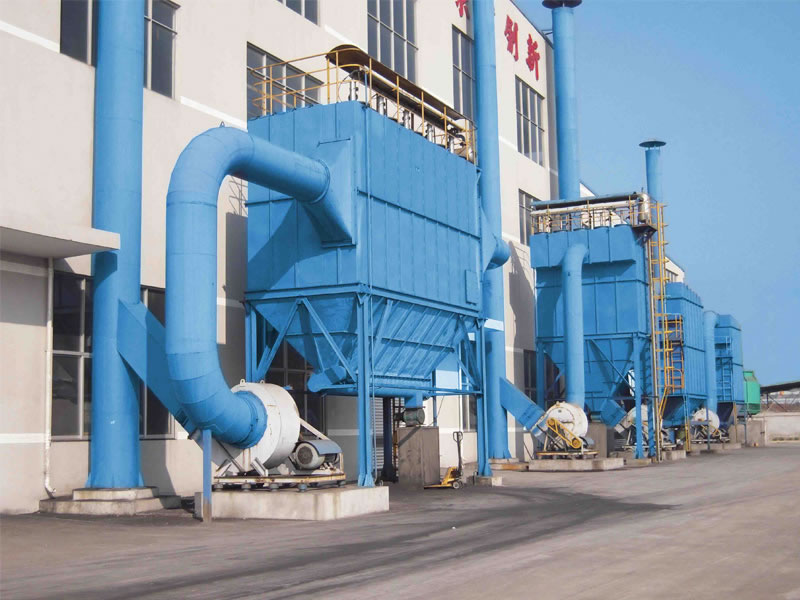

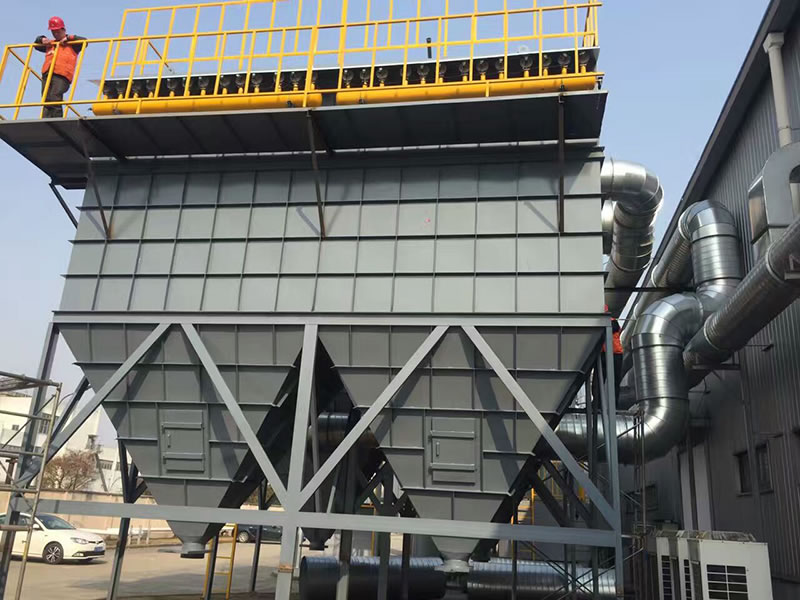

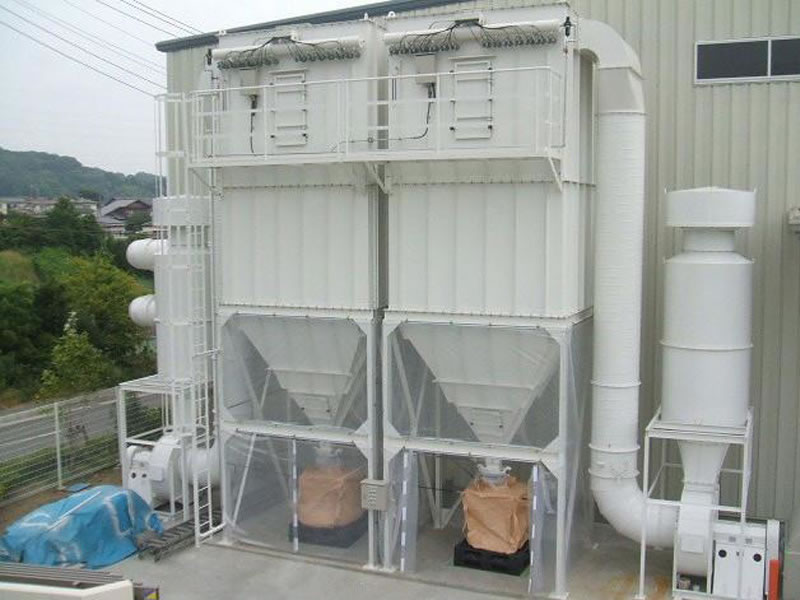

布袋除尘实际应用展示

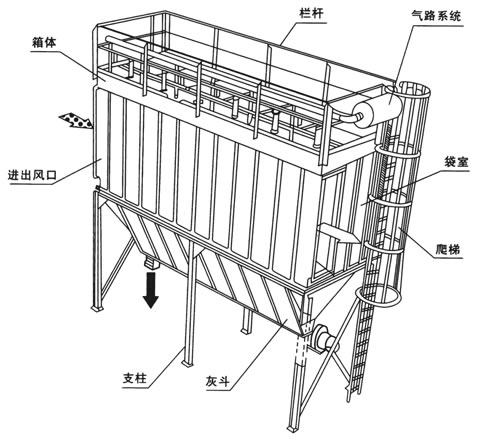

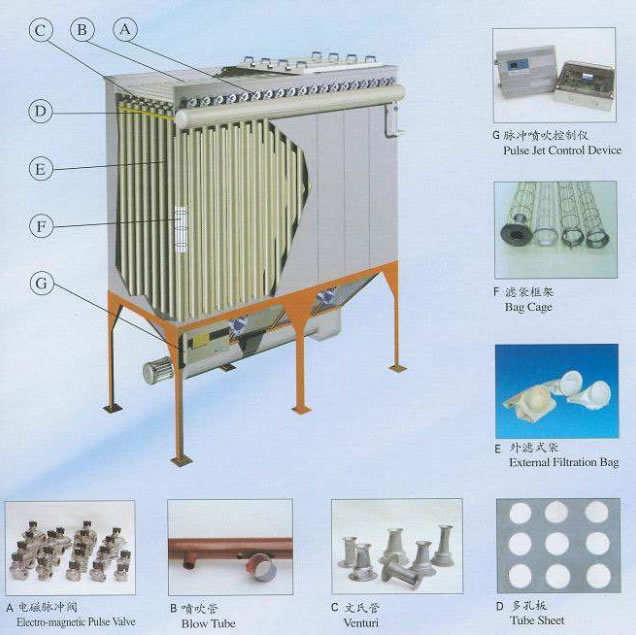

布袋除尘器结构图

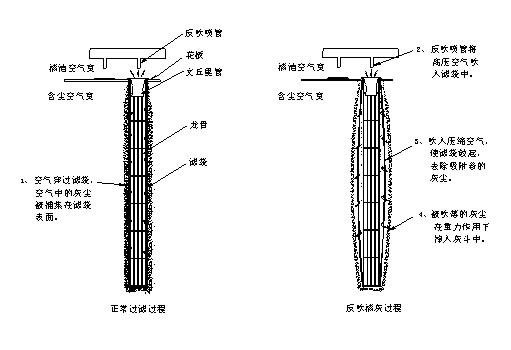

布布袋除尘器的工作原理

含尘气体进入除尘器后,由于气流端面的突然扩大及气流分布板的作用,气流中的一部分颗粒粗大的尘粒在重力和惯性力的作用下,沉降到灰斗;精度细、密度小的尘粒进入过滤室,通过布朗扩散和纤维的拦截等综合效应,使粉尘沉积在布袋的滤料表面,净化后的气体进入进气室内,由出风口经风机排出。布袋除尘器的阻力随着布袋的表面积灰增加而变大,当阻力达到一定的设定值时,通过反吹系统脉冲阀经喷吹管的小孔,喷射出一股高速高压气流,进行清灰。

布袋除尘器产品特性

1、分室结构设计,可拼装组合达至更大风量

2、滤袋直立安装,分室停风自动脉冲清灰彻底干净,避免粉尘二次吸附

3、进口滤材亚微米级颗粒净化效率99.9%以上,可以用在净化要求很高的场合。

4、适应性强,可捕集各类性质的粉尘,且不因粉尘的比电阻等性质而影响除尘效率,适应的烟尘浓度范围广,而且当入口浓度或烟气量变化时,也不会影响净化效率和运行阻力。

5、独特沉降形式设计,避免滤袋长时间冲击磨损,降低过滤时粉尘浓度

6、压差控制自动变频风机能耗,节约能耗,降低运行成本。

7、可制成防爆型,所有部件均达到防爆性能要求,设置防爆门

8、滤袋组合方便使用成本低,多用于干性粉尘的收集

9、选配螺旋输送机、卸灰阀、风量调节阀等配件,集尘更方便

布布袋除尘器的工作原理

布袋除尘器性能参数表

型号
技术参数

QSD-D3.0KF

QSD-D6.0KF

QSD-D10KF

QSD-D15KF

QSD-D20KF

QSD-D25KF

QSD-D30KF

QSD-D40KF

QSD-D50KF

处理风量(m³/h)

3000

6000

10000

15000

20000

25000

30000

40000

50000

外形尺寸(mm)LxWxH

1150*1350
*3400

1600*1950
*3800

2200*2000
*5000

2200*2000
*6000

3200*2000
*5500

3800*2000
*6200

4400*2000
*6200

4400*2000
*7500

5800*2000
*7500

清灰方式

自动脉冲清灰

过滤风速(m/min)

1.5~2

过滤面积(m²)

35

52

82

102

160

220

245

327

425

除尘器阻力(Pa)

500~1500

进口含尘浓度(g/m³标)

<100

出口尺寸(mm)D2

Φ300

Φ450

Φ550

Φ650

Φ750

Φ800

Φ900

Φ1000

Φ1200

滤袋

规格(mm)

Φ130*2000

Φ130*2000

Φ130*2000

Φ130*3000

Φ130*2500

Φ130*3000

Φ130*3000

Φ130*4000

Φ130*4000



数量(个)

42

63

100

100

160

180

200

200

260

除尘器承受负压(Pa)

6000

风机功率(kw)

4/5.5

7.5

15

18.5/22

30

37

45

55

75

备注:1.本报价不含安装及管道吸气罩。

   2.本报价出厂价,不含运费。

   3.土木水电工程由业主负责。
