扬尘是大气污染的四大环节之一。近年来,我国空气质量改善缓慢,大气污染物的排放总量长年居高,尤其是PM2.5 PM10等颗粒物浓度超标严重对人们的生活、工作产生很大的危害。针对目前环境状况,为了更好实现对环境各类有害物质进行实时监测,并进行针对性的,有效的防治,为了实现防治目标,各地政府纷纷走上了治霾之路,并且引起各级政府的高度重视,甚至不惜牺牲工业发展,也要绿水青山。
QS-CDMS扬尘在线监测系统是基于光散射法测量颗粒物浓度的在线自动监测系统。本系统可在线监 测周围环境的粉尘、风速、风向、温/湿度、大气压、噪声等参数,同时具有视频监控及车牌人脸抓拍功能。配置视频云台和LED显示屏,可实现对大气环境参数的实时监测、展示、数据上传,该系统统具备监测灵敏度高、安装维护方便、性能稳定的特点。
● 扬尘在线监测检测装置,具有以下功能特点:
可立杆式安装,或者壁挂式安装;
全部接线采用航空接头,僂瓜式安装,简思方便;
具有保护气幕,避免了扬尘对仪器核心部件的污染:
具备数据存储功能,可挎检测数据进行本地化存储:
采用离精度、离性能的传感器,数据测准确度高;
支持2G/3G/4G无线数据传输,方便整个网络环境的搭建;
具有自动校准和温度补偿功能和自动除湿/湿度补偿功能:
可实现与数据平台的底层数据对接,方便介入省、市、区级监管平台;
系统安全可靠,充分考虑了整机的防水、耐离温、抗严寒、防腐蚀、防雷击等因素。
QS-CDMS 扬尘在线监测系统由扬尘监测、噪声监测、气象监测、视频监测和控制系统组成。扬尘监测模块包括样采样预处理单元、颗粒物分析单元、自动校准单元。噪声监测包括拾音器和噪声采集分析单元。气象监测包括风速、风向、温度、湿度、气压等。视频监测包括视频云台、视频传输单元、视频监控软件。根据客户需求可拓展太阳辐射、负离子等监测模块。

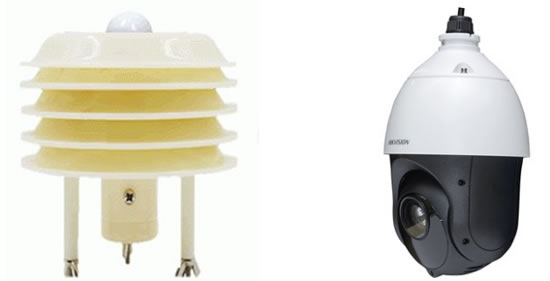

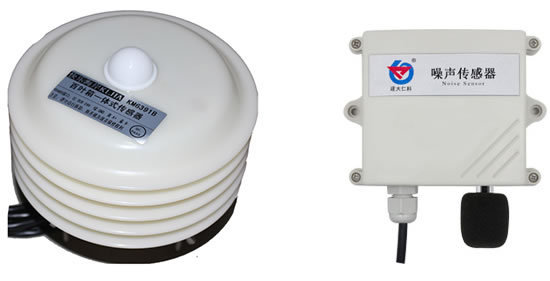

温湿度传感模块 压力传感模块
噪音传感模块 监控模块

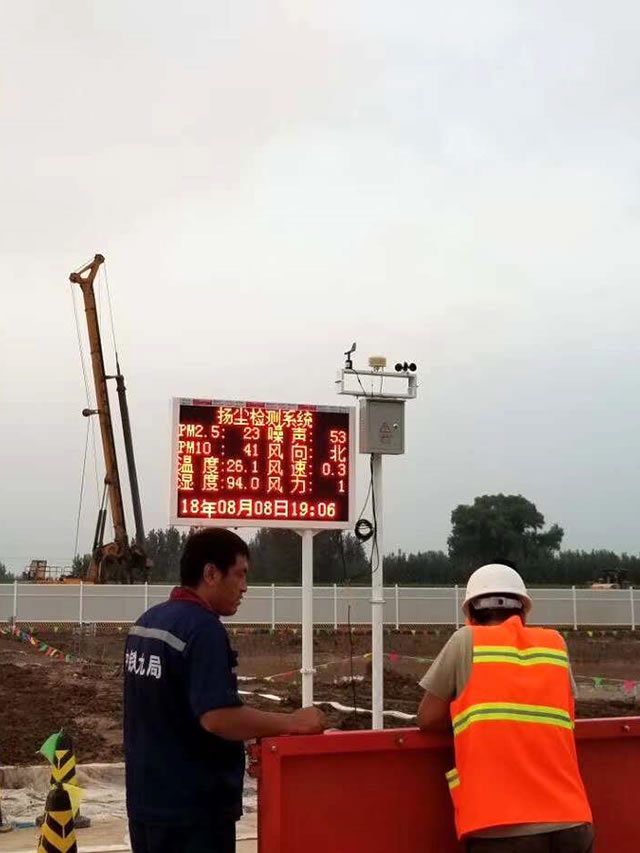

本产品用于工业园区内、各类厂区内、建筑工地现场、高速公路、公园景区、城市公路路边、大型堆厂、搅拌站等众多需要环境监测场所。
● 最多可达十种监测参数:
● 产品参数:
项目 | 产品参数 |
普通显示屏 | 69*53cm 总高240cm,户外 |
高端显示屏 | 69*53cm 总高240cm(可定制),户外 |
监测气体及颗粒物 | PM2.5/PM10/TSP |
可增加参数扩展 | 温度、湿度、压力、风速、风向、噪音、视频监控等 |
可显示信息 | 公司名称、时间日期,可定制 |
电源适配性 | 220VAC±15% |
运行 | 全天候全自动,24小时不间断工作 |
功率 | 典型值<20W,较大值100W |
开机时间 | 等待1-2分钟时间(用于过压保护) |
响应时间 | ≤10s |
回复时间 | ≤30s |
通讯方式 | RS485/232通iTLUSB通讯3G/4G、WIFI无线传输、ADSL光纤等有线传输 |
项目 | 名称 | 技术要求 | |
扬尘监测 | 测量因子 | PM2.5、PM10、TSP | |
测量方式 | 光射线法 | ||
测量量程 | 0~0.5mg/m3;0~1mg/m3;0~10mg/m3 | ||
最低检出限 | 0.5μg/m3 | ||
流量漂移 | 24小时平均流量变化≤±5% | ||
与参比方法比较相对误差 | ≤±10% | ||
校准 | 具有温度和压力补偿功能,零点自动校准 | ||
除湿 | 具备自动除湿功能 | ||
通讯方式 | 3G/4G | ||
输出 | 输出:(标准)0~5V,0~5V, RS232/RS485(标准Modbus协议) | ||
运行环境 | 5°C -50°C | ||
噪声监测 | 灵敏度 | -30±2dB | |
本底噪声 | ≤30dB | ||
指向性 | 90° | ||
计权声级 | Leq,L(n)(5、10、50、90、95),Lmax,Lmin等 | ||
动态分析范围 | ≥100dB(不换挡) | ||
测量范围 | 30dB(A)~130dB(A) | ||
测量误差 | ±2dB | ||
计权方式 | A计权 | ||
采样频率 | ≤1s | ||
报警 | 具备报警功能 | ||
温度 | -50~100℃ | 示值误差 | ±1℃ |
分辨率 | 0.1℃ | ||
湿度 | 0~100%RH | 准确度 | ±5%RH |
分辨率 | 0.1%RH | ||
气压 | 10~1300hPa | 示值误差 | ±0.05%FS |
分辨率 | 0.1hPa | ||
风向 | 0~360° | 示值误差 | ±10° |
分辨率 | 1° | ||
风速 | 0~45m/s | 示值误差 | ±0.5m/s |
分辨率 | 0.1m/s | ||
视频监控系统技术指标 | 安装 | 标配3.5m支架,离度可定制 | |
参数 | 高消网络摄像头,高滴1080P低码流一体化云台机用新H.265视频压缩筲法,压缩比高,图像质里好200万像素4寸红外网络球机支持1280x960分辨率,360°连续旋转,垂直方向+ 90-90°,垂直范围:-15-90° (自动翻转) |
