等离子废气净化器

等离子废气净化器

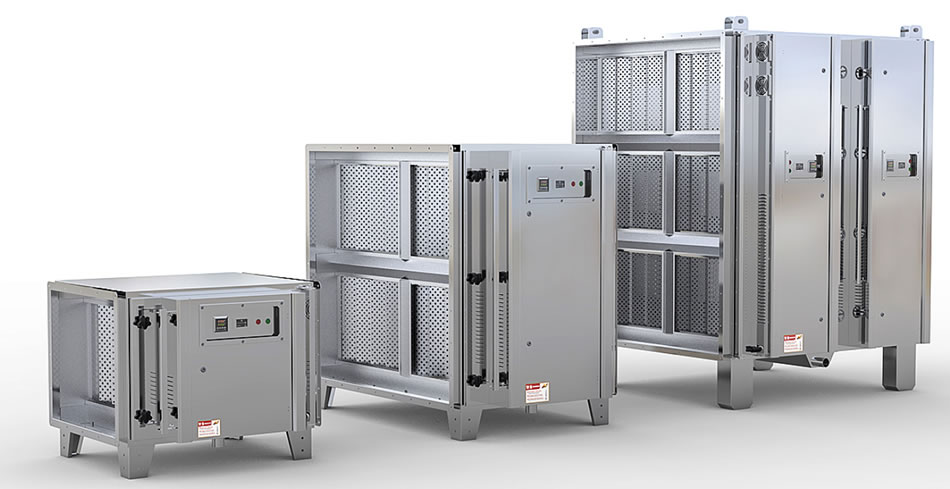

工业等离子废气净化器 (2).jpg

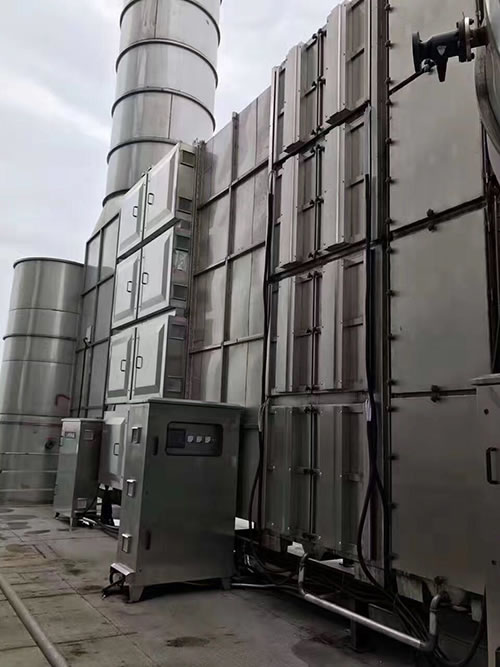

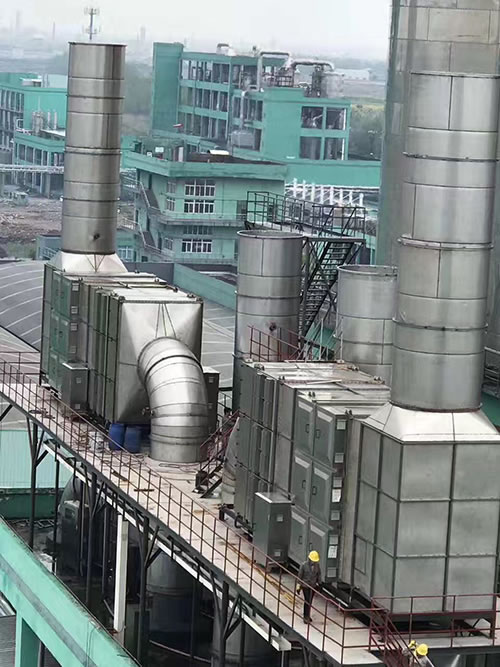

实际应用展示

结构原理

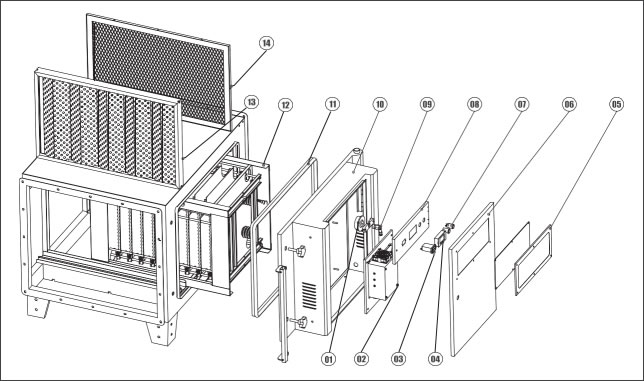

结构功能说明图

结构功能说明

编 号

结构名称

结构功能说明

1

绝缘陶

输出高压静电至静电场单元

2

瓷高压

搭载自行研制智能高压电源

3

电源累

累计工作运行时间,提醒清洗

4

时 器电

电压+电流+功率+电气,多功能一体液晶显示屏

5

参数表

观测设备运行数值情况

6

观 测

保护门板部件,防水设计

7

板主控

一键开关,显示设备运行情况

8

门板

承载电气部件

9

开关及指示

绝缘材质保护、防止触碰高压

10

灯电 气 板

内有静电控制单元

11

硅胶火花塞

密封性能极佳、防腐蚀、耐高温

12

套主控电箱

高效净化发生器

13

硅胶密封胶

多孔折角设计,减少风阻,符合风向动力原理

14

条电场组件

增强过滤除味效果

设备工作原理

1.矩阵式多点芒刺电晕放电作用产生高压等离子,同时与空气结合生成臭氧,除去废气气味成份。

2.废气中大颗粒成份通过尖端芒刺区使其带上离子电荷。

3.阳极吸附板梯级式逐渐吸附带电荷废气颗粒物。

4.吸附收集板颗粒物在自身重力作用下落体分离。

5.洁净的空气达标排出室外(符合环保工业排放要求)。

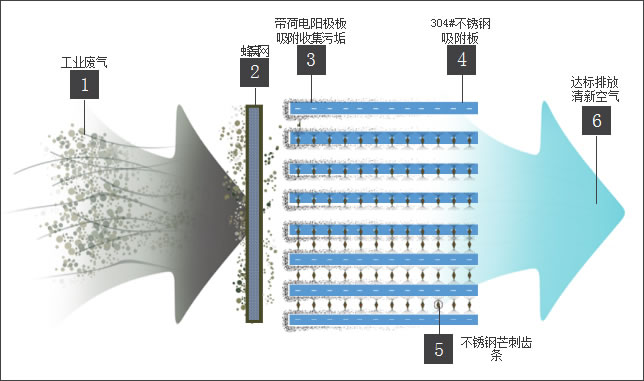

设备工作原理图

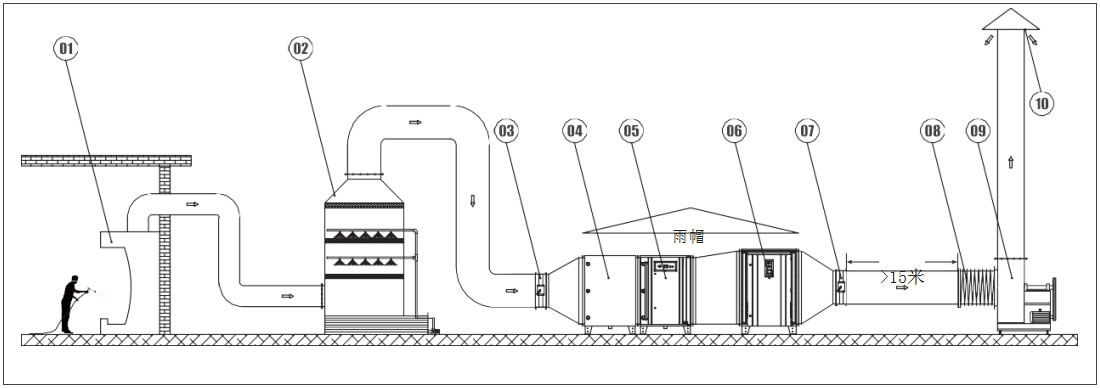

安装示意图

安装方式示意图

安装装置说明

编 号

安装装置说明

01

废气收集处

06

UV光催化除味设备

02

前处理喷淋塔

07

后置消防防火风阀

03

前置消防防火风阀

08

软接管道

04

除雾箱

09

抽风机

05

QSY-BD系列工业烟气处理设备

10

排风口

安装现场环境评估

◆地面平整;

◆地面或楼面的强度能足够支承设备的重量;

◆检修门侧面与其他物体要有足够的检修空间,检修空间≥1.5米【图3-2】;

◆引入设备的烟气温度必须控制在70℃以下。

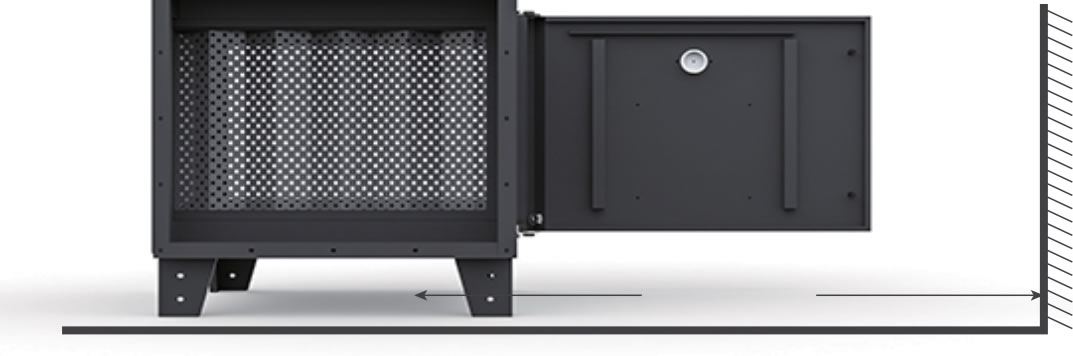

检修空间示意图
